一、概述
       刮板式薄膜蒸发器传热系数大、蒸发强度高、过流时间短、操作弹性大，适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。因此，在化工、石化、医药、农药、日化、食品、精细化工等行业获得广泛应用。

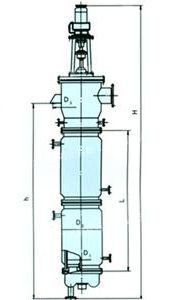

二、结构特点
       1. 电机、减速机
       它是转子旋转的驱动装置。转子的转动速度将取决于刮板的形式、物料的粘度和蒸发筒身内径；选择刮板合适的线速度是保证蒸发器稳定可靠运行及满意蒸发效果的重要参数之一。
       2. 分离筒
       物料由设在分离筒身下端的入口切向进入蒸发器，并经安装在分离筒身内的布料器被连续均匀地分布于蒸发筒身内壁，从蒸发筒身蒸发出的二次蒸汽上升至分离筒，经安装在内的气液分离器，将二次蒸汽可能挟带的液滴或泡沫分离，二次蒸汽从上端的出口引出蒸发器。
       依据于蒸发器内阻力计算的分离筒身的合理设计，是避免物料“短路”的因素之一。（所谓“短路”，系指物料刚进蒸发器，尚未完成蒸发过程，即从二次蒸汽出口离开蒸发器。）
       3. 布料器
       布料器安装在转子上。合理的设计，使从切线方向进入蒸发器的物料，通过旋转的布料器，被连续均匀地呈膜上泼布在蒸发面上。
       4. 气液分离器
       5. 蒸发筒身
       又称加热筒身。它是被旋转刮板强制成膜的物料与夹套内加热介质进行热交换的蒸发面。蒸发筒身的内径及长度由蒸发面积及适宜的长径比确定。
       加热筒身内壁经专用机床加工和抛光，且与两端法兰连接面一次加工而就，保证设备整体圆心度。经过抛光（必要时镜面抛光）的筒身内壁光滑洁亮，不易粘料和结垢，有效保证了设备的高传热系数。
       5.1 若加热介质为蒸汽，加热筒身一般采用夹套形式。
       5.2 若加热介质为导热油或高压蒸汽时，加热筒身一般采用半管形式。
       6. 转子
       安装在蒸发器筒体内的转子由转轴与转架组成。转子由电机、减速机驱动，并带动刮板作圆周运动。转架采用不锈钢精密铸件加工而成，使其强度、几何尺寸、稳定性等都得到有效保证。
       7. 刮板
       由于刮板的运动，将物料不断地在蒸发面上刮成薄膜，以达到薄膜蒸发的效果。
       根据物料的粘度等特性，有下述三种刮板形式可供选择：
       （1）滑动刮板
       滑动刮板是一种常见的刮板形式。刮板被安装在转子的四条刮板导槽内，由于受转子旋转的离心力作用而沿径向甩向蒸发筒体内壁面，同时随转子一起作圆周运动。刮板的这种刮动，使物料在蒸发壁面上呈膜状湍流状态，提高了传热系数，同时这种连续不断的刮动，有效地抑制物料的过热、干壁和结垢等现象。
       通常，刮板采用填充聚四氟乙烯材质，它适宜低于150℃的工作温度；当蒸发温度高于150℃时，需采用碳纤维材质。刮板的端面加工有呈一定角度的导液槽。
       （2）固定刮板
       固定刮板都采用金属材料，它被刚性连接在转子上，刮板的长度同蒸发筒身，旋转刮板与蒸发筒身内壁的间隙为1-2mm，要求较高的加工与安装精度，它适宜高粘度及易起泡沫物料的蒸发浓缩、脱溶或提纯。
       （3）铰链刮板
       这种刮板适宜于在加热面上结垢的物料，刮板通常采用金属件，采用活动铰链方式将刮板安装在转架上。当转子转动时，由于离心力的作用，刮板被紧压在蒸发筒体内壁，（与壁面）呈一定角度在壁面滑动，将物料刮成薄膜，且防止壁面结垢。
       8. 底封头
       单独设计的W型底封头，并配置耐高温自润滑轴承，既便于物料的出料，同时，便于底轴承的维护和维修。
